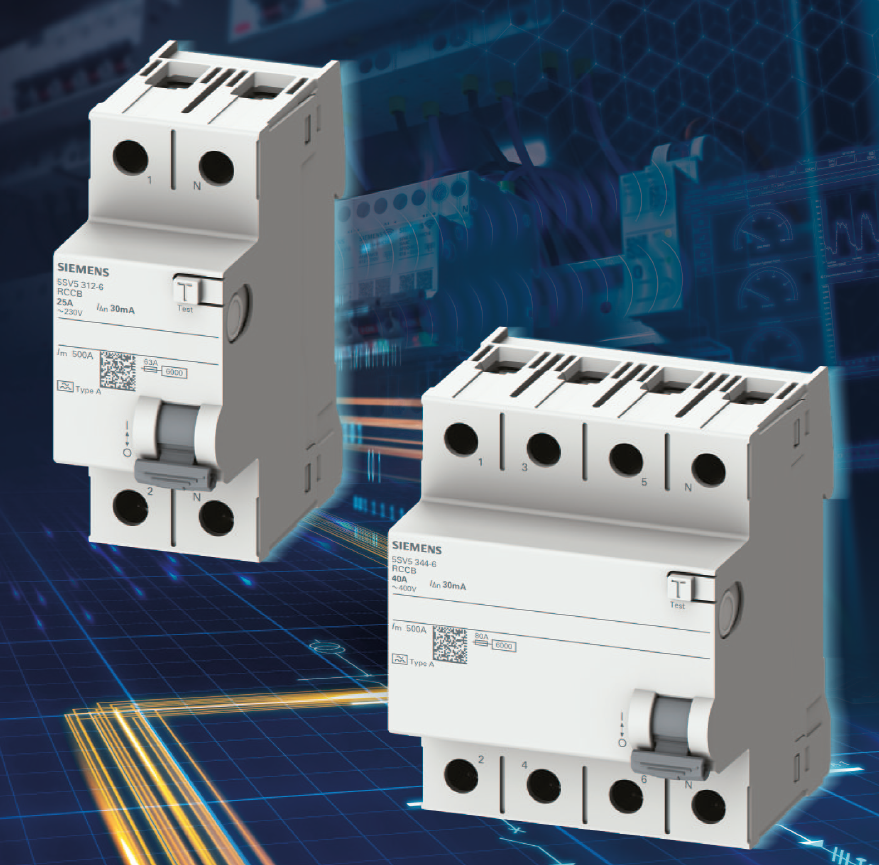

Kaçak Akım Rölesi Nedir?
Kaçak akım rölesi (KAR), elektrik tesisatında meydana gelebilecek kaçak akımları tespit ederek elektrik akımını kesen bir cihazdır. Kaçak akım, elektrik akımının hatalı bir şekilde izole edilmemiş bir bölgeye veya doğrudan toprağa kaçması durumunda meydana gelir. Bu durum, elektrik çarpması, yangın veya cihazların zarar görmesi gibi tehlikeli sonuçlara yol açabilir. Kaçak akım rölesi, bu tür tehlikeleri önlemek amacıyla kullanılır.
Kaçak Akım Rölesinin Çalışma Prensibi
Kaçak akım rölesi, elektrik devresinde faz ve nötr hatlarından geçen akımları sürekli olarak ölçer ve bu akımlar arasındaki farkı hesaplar. Normal çalışma koşullarında, faz ve nötr hatlarından geçen akımlar eşit olmalıdır. Ancak, bir kaçak akım meydana geldiğinde bu akımlar arasında bir dengesizlik oluşur. Kaçak akım rölesi, belirli bir eşiğin üzerindeki bu dengesizliği tespit ettiğinde, devreyi açarak elektrik akımını keser ve olası tehlikeleri önler.

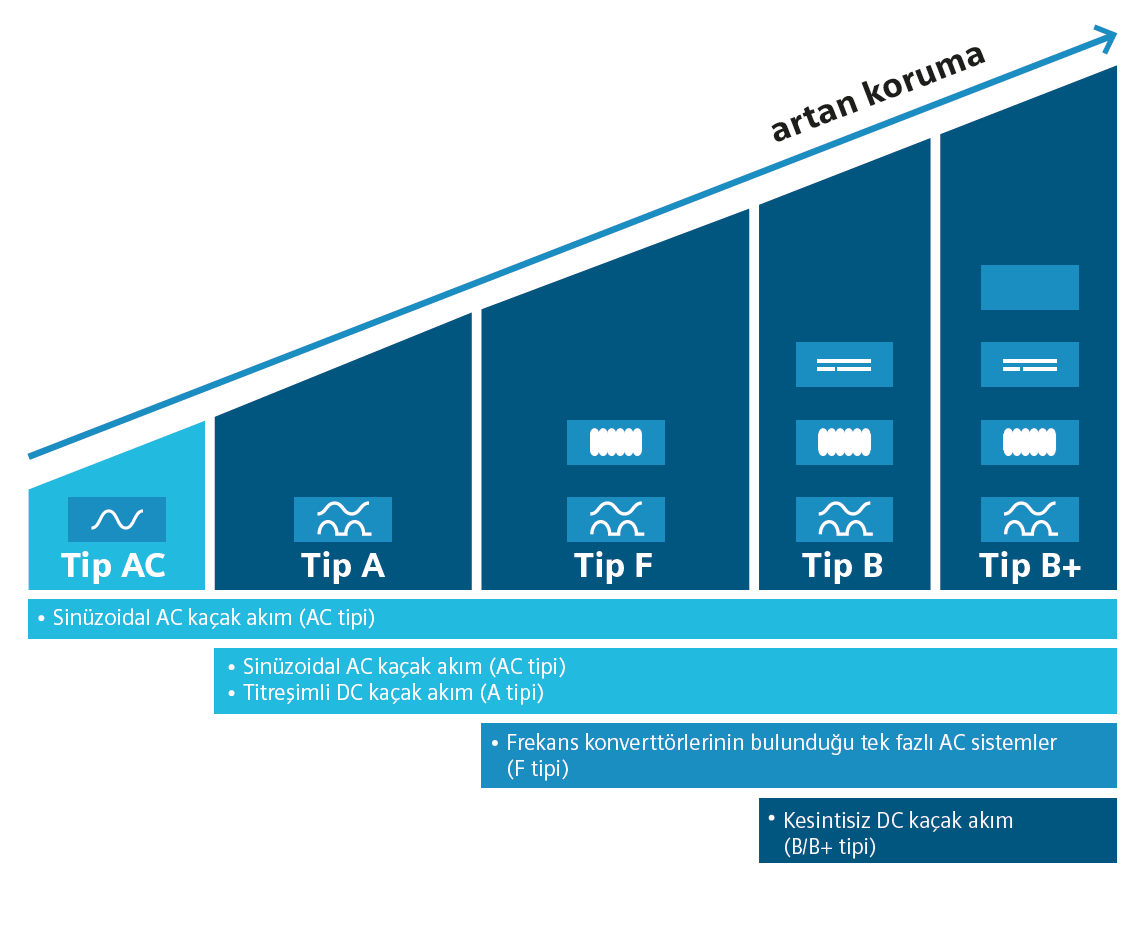

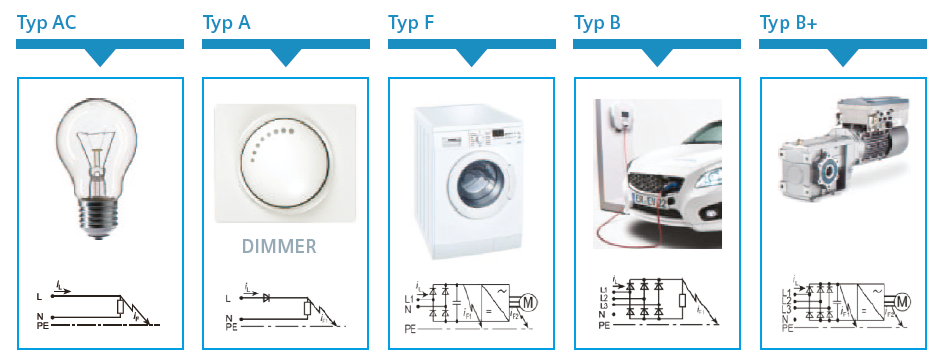

Kaçak akım rölesi (KAR), farklı ihtiyaçlara ve uygulama alanlarına uygun olarak çeşitli tiplerde üretilir. İşte başlıca kaçak akım rölesi tipleri ve özellikleri:
1. AC Tipi Kaçak Akım Rölesi
AC tipi kaçak akım rölesi, alternatif akım (AC) kaçaklarını algılamak için tasarlanmıştır. Genellikle konutlarda ve ofislerde yaygın olarak kullanılır. Sadece sinüzoidal AC kaçak akımlarını algılar ve bu nedenle bazı endüstriyel uygulamalarda yetersiz kalabilir.
2. A Tipi Kaçak Akım Rölesi
A tipi kaçak akım rölesi, hem AC hem de doğrusal olmayan DC bileşenleri içeren kaçak akımları algılar. Bu tip röleler, elektrikli araç şarj istasyonları, fotovoltaik (güneş enerjisi) sistemleri ve bazı endüstriyel uygulamalarda kullanılır. AC tipine göre daha geniş bir algılama yeteneğine sahiptir.
3. B Tipi Kaçak Akım Rölesi
B tipi kaçak akım rölesi, hem AC hem de DC kaçak akımlarını algılar. Endüstriyel uygulamalarda, özellikle frekans dönüştürücüleri ve hız kontrol cihazları gibi ekipmanların bulunduğu tesislerde kullanılır. Bu röleler, daha karmaşık ve geniş kapsamlı kaçak akım algılama yeteneklerine sahiptir.
4. F Tipi Kaçak Akım Rölesi
F tipi kaçak akım rölesi, hem AC hem de düşük frekanslı pulsasyonlu DC kaçak akımlarını algılar. Bu tip röleler, özellikle inverterler ve motor hız kontrol cihazları gibi uygulamalarda kullanılır. Yüksek hassasiyet ve geniş algılama aralığı sunar.
5. S Tipi Kaçak Akım Rölesi (Seçici Tip)
S tipi kaçak akım rölesi, selektif çalışma özelliğine sahiptir. Bu röleler, belirli bir gecikme süresi ile çalışarak sistemdeki diğer kaçak akım röleleriyle koordineli bir şekilde çalışır. Bu sayede, sistemdeki en uygun rölenin devreyi kesmesi sağlanır ve gereksiz kesintiler önlenir.
6. G Tipi Kaçak Akım Rölesi
G tipi kaçak akım rölesi, hem AC hem de darbe tipi kaçak akımları algılar. Bu röleler, özellikle yüksek hassasiyet gerektiren uygulamalarda kullanılır ve genellikle konutlarda ve ticari alanlarda tercih edilir.
7. Yüksek Hassasiyetli Kaçak Akım Rölesi
Bu tip röleler, çok düşük seviyelerdeki kaçak akımları algılayabilir. Genellikle hassas elektronik cihazların bulunduğu laboratuvarlar, tıbbi cihazlar ve veri merkezleri gibi alanlarda kullanılır.
8. Dijital Kaçak Akım Rölesi
Dijital kaçak akım röleleri, dijital ekran ve programlanabilir özelliklere sahiptir. Bu röleler, kaçak akım seviyelerini ve olay geçmişini görüntüleyebilir ve daha ayrıntılı izleme ve kontrol sağlar. Endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır.
